一、产品特点及用途

1.1产品特点：产品体积小,功率容量大,高频特性好,性能稳定可靠，安装方便等。

1.2用途：适用于高频电路中作功率分配器，隔离电阻和终端负载电阻如用在腔体耦合器、合路器、双工器、电视及调频发射机、机顶盒、发大器天线、3G智能天线等。

二、产品参数（可定制）

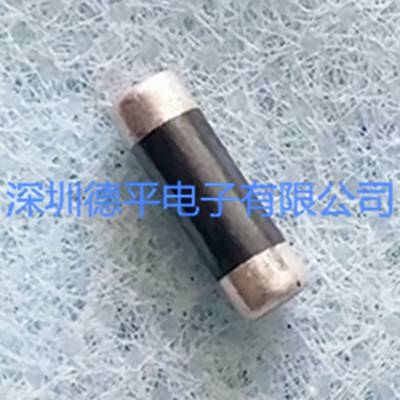

型   号:DPR45

功   率:10W

电 阻 值:50Ω

阻值精度:5%

工作频率:DC-3GHZ

工作温度:-55℃-+125℃

温度系数:≤±150PPM/℃

尺   寸:4.5mm*14mm*2.2mm

驻 波 比:≤1.2

材料：Al2O3

注）：产品相关参数可根据客户要求定制；详情可资讯我们的工作人员！！

三、产品安装方法及试验

安装方法：将电阻器用螺钉固定在金属试验架上，引出端焊在敷铜板上，电阻器主体与敷铜板之间距离不小于1mm。

产品安装试验要点及检测

可焊性

2.1试验方法：焊槽温度为235℃±2℃，浸渍时间5S~10S，引出端浸渍度深度距电阻体1mm±0.5mm。

2.2试验后检测：电阻器引出端被浸渍的表面部分应有95%的面积覆盖上一层连续、均匀、光滑、明亮的锡焊。

引出端强度

2.3试验条件：A.沿电阻器引出端水平方向缓慢施加10N拉力，持续5S~10S。

2.4试验后检测：电阻器引出端应无机械损伤、松动和脱落。

电老化

安装方法：用螺钉，加一个弹簧垫圈将电阻器固定在铝制散热器上，电阻器与散热器之间要求接触良好（涂敷导热硅脂）；将引出端焊在敷铜板上，电阻器主体与敷铜板之间距离不小于1mm。

3.1试验前测量阻值。

3.2试验条件：直流或交流有效值按额定功率施加。

3.3试验温度：25℃±5℃。

3.4加电方式：试验期间施加连续的额定工作电压。通电期间电压应稳定在规定值的±5%以内。为了***电阻的功率降额，如果机箱内温度超过70℃，应加风扇冷却。

3.5试验后测量：电阻器在25℃±3℃下稳定2h~4h后，电阻器应无机械损伤，电阻值变化不超过±5%。

四、安装提示

4.1产品安装时要求***产品底面与焊盘（外壳）之间接触良好，接地良好；

4.2焊接时，使用电烙铁功率不超过40w；

4.3负载电阻的引出线应保持水平塔接；

4.4在散热片上涂一层厚度为0.25mm的极薄的导热硅脂；

4.5可以选择带法兰和不带法兰两种形式；
